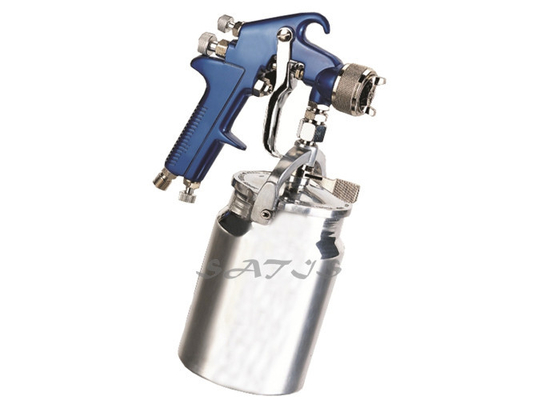

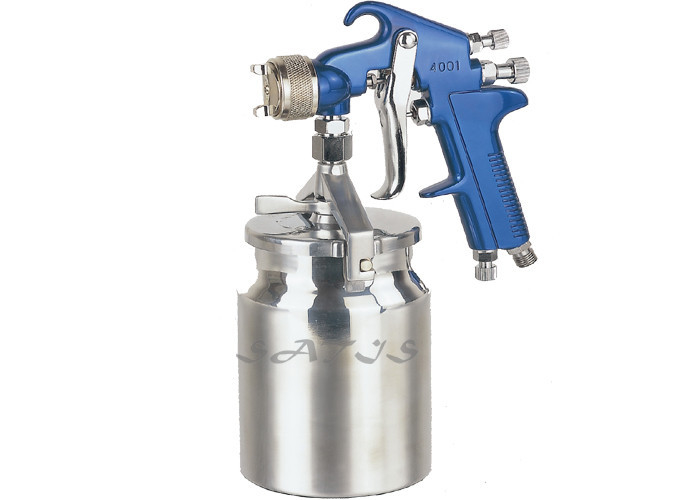

Pistola a spruzzo ad alta pressione della mini alimentazione di aspirazione, pistola a spruzzo del compressore d'aria 1000ml
Dettagli:
| Luogo di origine: | La Cina |
| Marca: | SATIS |
| Certificazione: | CE |
| Numero di modello: | ST-4001A |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 50pz |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | scatola di colore |
| Tempi di consegna: | 10 giorni lavorativi dopo hanno ricevuto il vostro pagamento |
| Termini di pagamento: | T / T o unione occidentale |
| Capacità di alimentazione: | 3,000pcs al mese |
|
Informazioni dettagliate |
|||
| Ugello della pittura: | Φ14mm/Φ1.7mm | Capacità della tazza: | 1000cc |
|---|---|---|---|
| Entrata: | 1/4" | Pressione di esercizio: | 4.5bar |
| Larghezza del modello: | 150-180mm | Pacchetto: | scatola di colore |
| Evidenziare: | pistole a spruzzo della pittura dell'automobile,pressione d'aria per verniciatura a spruzzo |
||
Descrizione di prodotto
Specificazione:
| Ugello standard del diametro: | 1.4mm |
| Dimensione dell'ugello: | 1,4--2.0mm |
| Pressione d'aria stimata: | 3.0Bar/45Psi |
| Larghezza di Max.Pattern di a forma di ventaglio: | 240mm |
| Capacità del contenitore della pittura: | 1000ml |
| Tipo di alimentazione: | Aspirazione |
Caratteristica:
Tipo di alimentazione: Aspirazione
Ugello standard: Φ1.4mm
Ugello facoltativo: Φ1.4/1.7/1.8/2.0mm
Pressione di esercizio: 3.5-5.0bar
Larghezza di Peattern: 200-250mm
Consumo dell'aria: 7.0-12.0cfm
Capacità della pittura: 1000 ml
Scatola dei colori:
20PCS (68x42x34cm), 12/10KGS
Pricipalmente usato per pittura adesiva media delle superfici adesive medie o basse.
ST-4001A ha esploso il disegno:
|
NUMERO DEL PEZZO. |
DESCRIZIONE |
NUMERO DEL PEZZO. |
DESCRIZIONE |
|
1 |
Insieme del cappuccio dell'aria |
24 |
Giunto della macchinetta a mandata d'aria |
|
2 |
Ugello |
25* |
Pin del rame |
|
9 |
Primavera della valvola ad ago |
26 |
Tazza |
|
10 |
Guarnizione in rame |
27 |
Insieme della valvola di regolazione dell'aria |
|
11 |
Ago fluido |
29* |
Deflettore |
|
12 |
Sparga Adj. Valve Set |
30* |
Dado |
|
13 |
Pin di innesco |
31* |
Vite |
|
15 |
0-ring |
32 |
Filtro |
|
16 |
Guida della valvola ad ago |
33 |
Presa d'aria |
|
17 |
Vite |
34* |
Guarnizione della tazza |
|
18 |
Giunto fluido |
38* |
Pezzi di ricambio |
|
19 |
Vite di regolazione fluida |
39* |
Assy del coperchio. Insieme |
|
20 |
Innesco |
41* |
Insieme della valvola per aria |
|
22* |
0-ring |
42* |
Assemblea di metropolitana materiale |
|
21 |
Aria che orienta anello |
43* |
Tazza Assemby superiore |
|
23* |
Leva |
44* |
Giogo |
Avvertimenti e precauzioni di sicurezza
AVVERTIMENTO: Nel per mezzo dello strumento, le misure di sicurezza di base dovrebbero essere seguite sempre a
riduca il rischio di ferita personale e di danneggiamento di attrezzatura. Legga tutte le istruzioni prima di per mezzo di questo strumento!
1. Tenga l'area di lavoro pulita. Le aree stipate di invitano le lesioni.
2. Osservi gli stati di area di lavoro. Non utilizzi le macchine o le macchine utensili nelle posizioni umide o bagnate. Non esponga a pioggia. Tenga l'area di lavoro ben illuminata. Non utilizzi gli apparecchi ad aria compressa in presenza dei gas infiammabili o dei liquidi.
3. Tenga i bambini assenti. Ai bambini devono non essere permessi mai nell'area di lavoro. Nonli lasci trattare le macchine, gli strumenti, i cavi di estensione, o le macchinette a mandata d'aria.
4. Immagazzini l'attrezzatura in ozio. Una volta non in uso, gli strumenti devono essere immagazzinati in una posizione asciutta per inibire la ruggine. Chiuda sempre sugli strumenti a chiave e tenga fuori mano dei bambini.
5. Utilizzi lo strumento giusto per il lavoro. Non tenti di forzare un piccolo attrezzo o un collegamento per fare il lavoro di più grande strumento industriale. C'è determinato che forwhich delle applicazioni questo strumento sono state progettate. Farà meglio e più sicuro il lavoro al tasso per cui è stato inteso. Non modifichi questo strumento e non utilizzi questo strumento per uno scopo per cui non è stato inteso.
